Najważniejsze informacje

• Rozdzielacz kieruje smar do kolejnych punktów układu.
• Poszczególne sekcje pracują w określonej kolejności.
• Zator jednego punktu może zatrzymać cały cykl.
• Czystość środka smarnego ma duże znaczenie.
• Przy problemach trzeba sprawdzić również przewody i przyłącza.

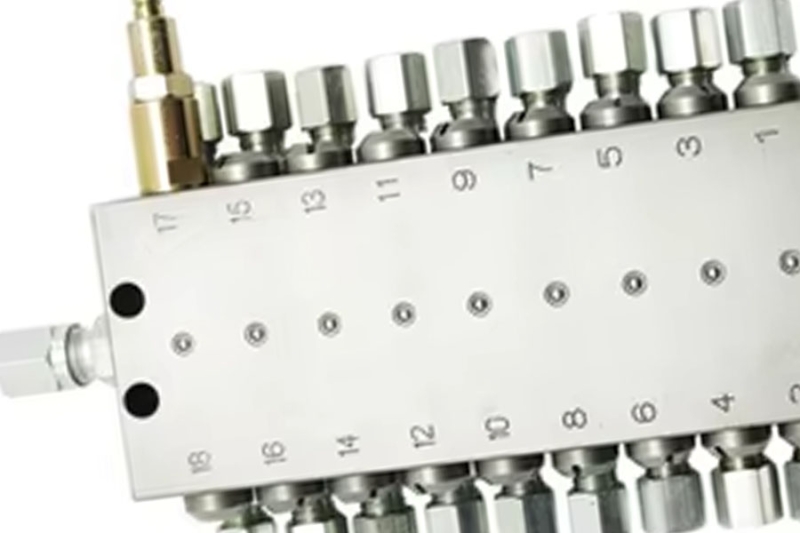

Jaką funkcję pełni rozdzielacz progresywny?

W systemie centralnego smarowania sama pompa odpowiada przede wszystkim za dostarczenie środka smarnego pod odpowiednim ciśnieniem. Trzeba jednak jeszcze rozprowadzić go pomiędzy poszczególne miejsca wymagające smarowania. To właśnie tutaj pojawia się rozdzielacz progresywny. Jego zadaniem jest podział dostarczanego środka na określone porcje i skierowanie ich do kolejnych punktów, na przykład łożysk, sworzni, tulei lub innych współpracujących powierzchni.

W przeciwieństwie do prostego rozgałęzienia przewodu rozdzielacz nie działa jak zwykły trójnik. W jego wnętrzu znajdują się elementy dozujące, których ruch powoduje podawanie środka do poszczególnych wyjść w określonej kolejności. Dzięki temu system może obsługiwać wiele punktów z jednego źródła zasilania. W ofercie Arteks24 znajdują się zarówno kompletne elementy związane z centralnym smarowaniem, jak i przewody, złączki czy adaptery potrzebne do budowy i serwisowania takiego układu.

Co oznacza progresywna praca rozdzielacza?

Nazwa nie jest przypadkowa. Praca progresywna oznacza, że kolejne elementy dozujące wykonują swoje ruchy jeden po drugim. Przemieszczenie jednego z nich umożliwia wykonanie następnego etapu cyklu, a cały proces powtarza się tak długo, jak długo pompa dostarcza środek smarny. Pozwala to rozprowadzać porcje smaru w uporządkowany sposób, bez konieczności stosowania oddzielnej pompy dla każdego punktu.

Ta konstrukcja ma również znaczenie podczas diagnostyki. Jeżeli przepływ zostanie skutecznie zablokowany w jednym miejscu, ruch kolejnych elementów może zostać zatrzymany. W prawidłowo monitorowanym systemie jest to cenna informacja, ponieważ problem może zostać zauważony zanim przez dłuższy czas będzie pracował jeden niedosmarowany punkt. Jednocześnie oznacza to, że przy awarii nie zawsze należy od razu podejrzewać samą pompę. Trzeba przeanalizować cały przebieg środka od zbiornika aż do końcowych punktów smarnych.

Dlaczego jeden zatkany punkt może zatrzymać układ?

To jedna z ważniejszych różnic pomiędzy systemem progresywnym a prostym rozprowadzeniem smaru. Jeżeli punkt smarowania lub prowadzący do niego przewód zostanie całkowicie zablokowany, środek nie może zostać prawidłowo wypchnięty z odpowiedniej sekcji. W konsekwencji mechanizm rozdzielacza nie przechodzi swobodnie do następnego etapu cyklu. W układzie zaczyna rosnąć ciśnienie, a prawidłowa sekwencja zostaje przerwana.

Z punktu widzenia obsługi maszyny jest to jednocześnie wada i zaleta. Układ przestaje pracować prawidłowo, ale dzięki temu usterka nie pozostaje całkowicie niewidoczna. W systemach wyposażonych w odpowiednią kontrolę można wykryć brak wykonania pełnego cyklu. Przy prostszym rozwiązaniu sygnałem może być między innymi brak ruchu wskaźnika rozdzielacza albo reakcja zaworu zabezpieczającego. Zamiast zwiększać ciśnienie lub wymieniać pompę bez diagnozy, trzeba wtedy znaleźć miejsce, w którym przepływ został ograniczony.

Nie każdy problem oznacza uszkodzony rozdzielacz

Jeżeli smar nie dociera do punktu, bardzo łatwo założyć, że winny jest sam rozdzielacz. W praktyce problem może znajdować się przed nim albo już za jego wyjściem. Uszkodzony lub zagięty przewód, niedrożna końcówka, zablokowany kanał smarny czy niewłaściwie wykonane połączenie mogą dawać podobny efekt. Dlatego diagnostykę warto prowadzić etapami, zamiast od razu demontować najbardziej skomplikowany element układu.

Najpierw warto sprawdzić, czy środek rzeczywiście dociera z pompy do wejścia rozdzielacza. Następnie można zweryfikować poszczególne linie wyjściowe oraz stan punktów smarowania. Ważne jest również to, czy problem pojawił się nagle, czy rozwijał się stopniowo. Jeżeli układ wcześniej pracował poprawnie, a po serwisie lub wymianie przewodu przestał wykonywać cykle, warto zacząć kontrolę właśnie od ostatnio wykonywanych prac. Pozwala to często zawęzić obszar poszukiwań bez niepotrzebnego rozbierania całej instalacji.

Zanieczyszczenia są szczególnie niebezpieczne dla układu

Elementy dozujące wewnątrz rozdzielacza współpracują z niewielkimi luzami, dlatego czystość smaru ma tutaj duże znaczenie. Zanieczyszczenia wprowadzone do zbiornika podczas uzupełniania środka mogą później przemieszczać się przez przewody i trafić do precyzyjnych elementów systemu. Podobny problem może pojawić się podczas prac serwisowych, jeżeli rozłączone przewody lub złączki pozostają niezabezpieczone w zabrudzonym otoczeniu.

Nie bez znaczenia jest również sam sposób napełniania układu. Przy wymianie przewodów lub rozbudowie instalacji trzeba zwracać uwagę na obecność powietrza i odpowiednie przygotowanie nowych odcinków. W naszej pracy z elementami centralnego smarowania spotykamy wiele drobnych komponentów, od przewodów po przyłączki i adaptery, które wspólnie tworzą jeden system. Nawet dobrej jakości rozdzielacz nie zapewni prawidłowej pracy, jeżeli pozostała część instalacji zostanie wykonana lub serwisowana bez zachowania czystości.

Jak sprawdzić, czy rozdzielacz wykonuje pełny cykl?

W zależności od konstrukcji systemu możliwe są różne sposoby kontroli. Niektóre rozwiązania posiadają wskaźnik pracy, którego ruch jest związany z przemieszczaniem się tłoczka rozdzielacza. Pozwala to wizualnie sprawdzić, czy mechanizm wykonuje kolejne cykle. W bardziej rozbudowanych instalacjach sygnał może być odczytywany elektrycznie i przekazywany do sterowania maszyny.

Sam fakt obecności ciśnienia w układzie nie oznacza jeszcze, że środek trafia prawidłowo do wszystkich punktów. Pompa może wytwarzać ciśnienie właśnie dlatego, że przepływ został gdzieś zablokowany. Dlatego podczas kontroli warto obserwować zachowanie całego systemu, a nie tylko jedno wskazanie. Jeżeli rozdzielacz posiada możliwość monitorowania cyklu, brak jego zakończenia jest istotną wskazówką diagnostyczną. W przypadku prostszych instalacji można dodatkowo kontrolować stan przewodów oraz obecność środka przy poszczególnych punktach.

Dlaczego nie należy przypadkowo zaślepiać wyjścia?

Podczas przebudowy maszyny może się zdarzyć, że jeden z wcześniejszych punktów smarnych nie jest już potrzebny. Intuicyjnym rozwiązaniem wydaje się wtedy zwykłe zamknięcie nieużywanego wyjścia. Przy systemie progresywnym zaślepienie wyjścia nie zawsze jest jednak dopuszczalne, ponieważ może uniemożliwić wykonanie pełnego cyklu przez rozdzielacz. Konstrukcja układu wymaga zachowania drogi, dzięki której dana porcja środka zostanie prawidłowo przemieszczona.

Jeżeli instalacja jest modyfikowana, sposób zagospodarowania niepotrzebnego wyjścia powinien odpowiadać konstrukcji konkretnego rozdzielacza i zaleceniom jego producenta. Czasami możliwe jest połączenie określonych wyjść lub inne przeprowadzenie środka, ale nie powinno się robić tego przypadkowo. Szczególnie przy modernizacji starszej maszyny dobrze jest wcześniej zanotować, które przewody były podłączone do konkretnych portów. Poszczególne wyjścia mogą odpowiadać za określone porcje smaru, dlatego ich przypadkowe zamienienie może wpłynąć na późniejszą pracę punktów.

Jak dobrać rozdzielacz do istniejącego systemu?

Przy wymianie warto zacząć od dokładnego oznaczenia starego elementu. Istotna jest liczba wyjść, typ rozdzielacza, sposób podłączenia oraz dawkowanie smaru wynikające z jego konstrukcji. Dwa elementy wyglądające podobnie nie muszą dostarczać identycznej ilości środka do poszczególnych punktów. W układach, w których różne części maszyny wymagają różnych dawek, ma to szczególne znaczenie.

W Arteks24 dostępne są rozdzielacze progresywne, w tym rozwiązania SSV oraz SSVD, a także elementy potrzebne do wykonania połączeń. Jeżeli oznaczenie starego produktu jest nieczytelne, warto przygotować zdjęcia, liczbę wykorzystywanych wyjść, oznaczenia przyłączy oraz podstawowe informacje o całym systemie. W przypadku centralnego smarowania dobór pojedynczej części bez znajomości pozostałych elementów instalacji może prowadzić do sytuacji, w której produkt pasuje mechanicznie, ale nie odpowiada sposobowi działania dotychczasowego układu.

Przy awarii warto sprawdzić cały przebieg środka smarnego

Rozdzielacz jest bardzo ważną częścią systemu, ale nie pracuje samodzielnie. Pompa, przewody smarowe, przyłącza, rozdzielacz oraz końcowe punkty tworzą jedną drogę, którą musi przejść środek. Jeżeli w dowolnym miejscu pojawi się poważna niedrożność, cały system progresywny może przestać wykonywać prawidłowe cykle. Dlatego diagnozowanie wyłącznie jednego komponentu często nie daje pełnej odpowiedzi.

Najlepszym podejściem jest sprawdzanie instalacji etapami i obserwowanie, do którego miejsca środek dociera prawidłowo. Pozwala to odróżnić problem z pompą od zablokowanego przewodu, punktu smarowania czy samego rozdzielacza. W naszej ofercie centralne smarowanie obejmuje różne elementy jednego systemu, dlatego przy poszukiwaniu części zamiennej warto przygotować informacje nie tylko o uszkodzonym komponencie, ale również o jego miejscu w całej instalacji. W systemie progresywnym właśnie współpraca wszystkich tych części decyduje o tym, czy każdy punkt maszyny otrzyma odpowiednią porcję środka smarnego.
