Dlaczego dobór łożyska jest tak istotny?

Niewłaściwe łożysko to ryzyko poważnych problemów eksploatacyjnych – przedwczesne zużycie, hałas, przegrzewanie się, a nawet uszkodzenia współpracujących elementów. Każdy błąd może oznaczać przestój maszyny i dodatkowe koszty. Dlatego tak ważne jest, aby proces doboru przeprowadzić rzetelnie i dokładnie.

1. Analiza warunków pracy i otoczenia

Pierwszym krokiem w doborze łożyska jest ocena warunków pracy:

• Rodzaj i kierunek obciążeń (promieniowe, osiowe, zmienne)
• Prędkość obrotowa
• Temperatura pracy
• Narażenie na zanieczyszczenia
• Dostępność miejsca montażowego
• Wymagana trwałość i niezawodność

Oprócz samych parametrów technicznych, warto również przeanalizować środowisko pracy – wilgotność, obecność pyłu, drgania, kontakt z chemikaliami.

2. Wybór typu łożyska tocznego

Rodzaj łożyska należy dobrać do specyfiki aplikacji. Najczęściej spotykane opcje to:

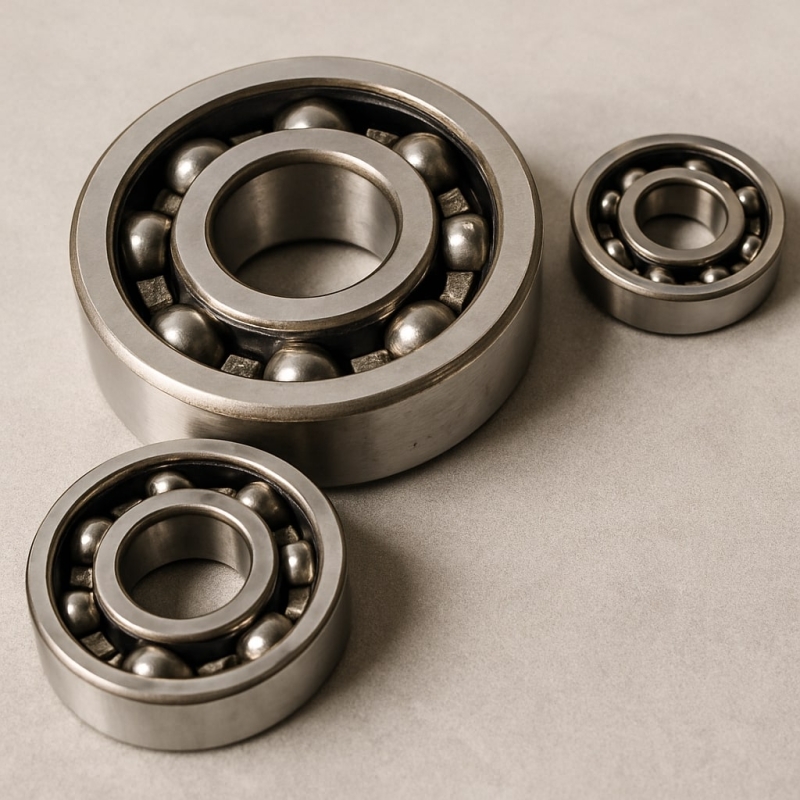

• Łożyska kulkowe – uniwersalne, do mniejszych obciążeń i wysokich prędkości.
• Łożyska baryłkowe – odporne na niewspółosiowość i duże obciążenia promieniowe.
• Łożyska stożkowe – idealne przy jednoczesnych obciążeniach promieniowych i osiowych.
• Łożyska walcowe – wysoka nośność promieniowa, ograniczona nośność osiowa.
• Łożyska igiełkowe – kompaktowe, do małych przestrzeni montażowych.

3. Obliczenie rozmiaru łożyska

Po wyborze typu, czas określić odpowiedni rozmiar. Stosujemy tutaj dwa podejścia:

• Obciążenie statyczne – istotne, jeśli łożysko ma pracować pod dużym, krótkotrwałym obciążeniem.
• Trwałość nominalna (L10h) – określa, jak długo łożysko wytrzyma przy danym obciążeniu i prędkości.

4. Ustalenie temperatury pracy i metody smarowania

Temperatura pracy wpływa bezpośrednio na wybór środka smarnego, materiałów i tolerancji łożyska. Główne źródła ciepła to:

• Tarcie wewnętrzne w łożysku
• Ciepło przekazywane z innych części maszyny
• Warunki zewnętrzne otoczenia

Smarowanie ma kluczowe znaczenie – redukuje tarcie, chroni przed korozją i zanieczyszczeniami. Dostępne opcje to:

• Smar plastyczny – stosowany w większości standardowych aplikacji
• Olej smarowy – lepszy dla wysokich prędkości i temperatur

5. Dobór uszczelnień

Uszczelnienia chronią wnętrze łożyska przed zanieczyszczeniami oraz utrzymują środek smarny. Wybór zależy od:

• Typu środka smarnego
• Orientacji wału
• Warunków środowiskowych
• Prędkości i temperatury pracy

Rodzaje uszczelnień:

• Bezstykowe – niskie tarcie, do smarów
• Stykowe – lepsza szczelność, większe tarcie
• Statyczne – do elementów nieruchomych

Podsumowanie – dobór łożysk w pigułce

Dobór odpowiedniego łożyska to złożony, ale możliwy do opanowania proces. Kieruj się następującymi krokami:

1. Oceń warunki pracy i środowisko
2. Wybierz typ łożyska odpowiedni do obciążeń
3. Oblicz rozmiar łożyska
4. Dobierz smarowanie i uwzględnij temperaturę
5. Wybierz odpowiednie uszczelnienia
